大功率4200W超聲波焊接機工作原理
來源:超聲波焊接機??發布時間：2020-01-07 12:01??點擊：
4200W
超聲波焊接機工作原理是由220V電源通過超聲波發生器將50/60赫茲電流轉換成15KHz 電能。被轉換的高頻電能使高頻逆變電路的輸出功率滿足換能器所需要的額定功率。
通過換能器被轉換成為同等頻率的機械運動，隨后機械運動通過一套可以改變振幅的變幅桿裝置傳遞到焊頭。焊頭將接收到的振動能量傳遞到待焊接工件的接合部，在該區域，振動能量被通過摩擦方式轉換成熱能，將塑料熔化。

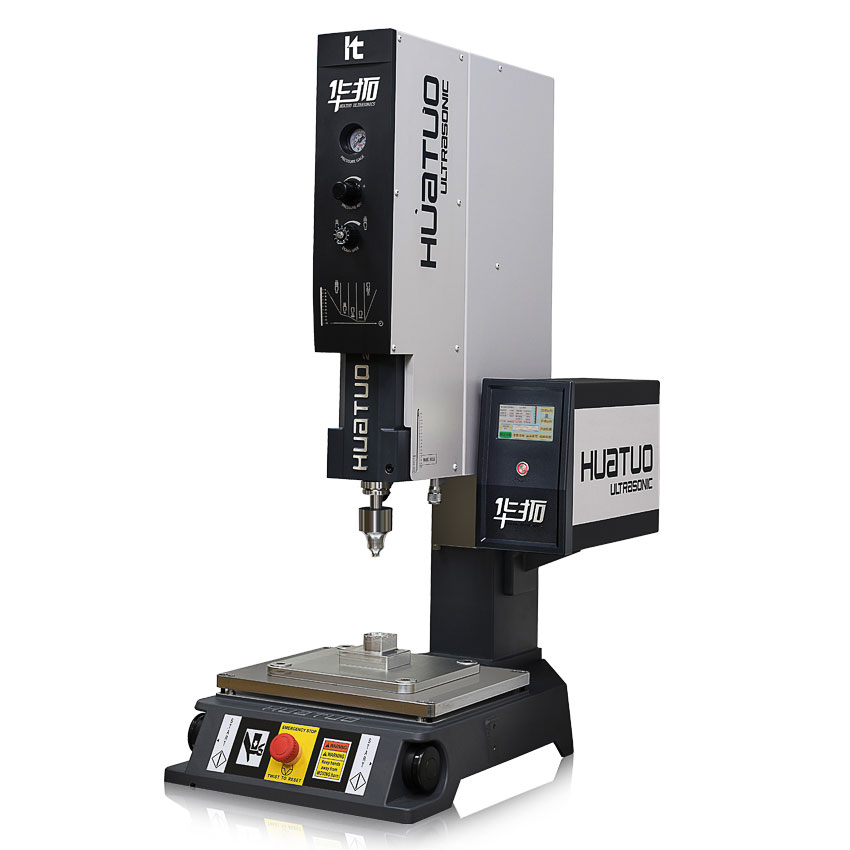

4200W超聲波焊接機是由落地式結構的機子和一套大功率的超聲波發震系統構成，它的自動焊接過程是一套程序電路控制。工作原理是通過控制系統控制電磁閥開路閥門使氣壓驅動沖程氣缸，以帶動超聲換能器振動系統向下移動。
當超聲波焊頭接觸到產品時，控制系統觸發超聲波發生器系統發射超聲傳至塑膠件，讓兩個塑膠件接觸面震動摩擦產生高溫熔化，并保持一定焊接時間再去除超聲發射繼續保持一定壓力時間確保塑膠件冷卻成型，隨后控制系統操控氣缸是焊頭上升。整個焊接流程實現自動焊接。
焊接時間、功率輸出能量和焊頭壓力是可以調節的，這三個量相互作用有個適宜值，能量超過適宜值時，塑料的熔解量就大，焊接物易變形；若能量小，則不易焊牢，所加的壓力也不能太大。這個壓力是焊接部分的邊長與邊緣每1mm的壓力之積。
